En ratt som står ett par grader snett efter hjulinställning kan verka som en kosmetisk detalj. För bilens stabilitetssystem är det däremot en felaktig referens. När du ska kalibrera rattvinkelsensor med diagnosverktyg lär du styrenheten vilket läge som faktiskt är rakt fram. Det är en grundläggande men fordonsspecifik åtgärd som kan vara avgörande för att ABS, ESP, antisladd och förarstöd ska arbeta korrekt.
En enkel OBD2-läsare som enbart läser generella motorfelkoder räcker normalt inte. Du behöver ett diagnosverktyg med åtkomst till bilens chassi- eller ABS/ESP-system och en uttrycklig servicefunktion för Steering Angle Sensor, SAS eller rattvinkelsensor. Exakt menyväg, krav och bekräftelse skiljer sig mellan bilmärken, modeller och årsmodeller.
När behöver rattvinkelsensorn kalibreras?
Kalibrering är vanligast efter en hjulinställning, särskilt om framvagnens toe har justerats eller om ratten tidigare stått snett. Den kan också behövas efter byte av rattvinkelsensor, styrväxel, spiralkabel, rattstångsmodul, ABS-enhet eller vissa delar av framvagnen.
Även ett urladdat eller frånkopplat batteri kan på vissa fordon göra att nollpunkten behöver återställas. Detsamma gäller efter reparationer där felkoder har sparats i ABS/ESP-systemet. Att en varningslampa lyser betyder dock inte automatiskt att kalibrering är lösningen. En felkod för exempelvis kommunikation, spänningsmatning, intern sensordefekt eller hjulhastighetssensor måste först felsökas och åtgärdas.
Typiska tecken är att antisladdlampan lyser, att bilen rapporterar fel på styrvinkelsensor eller att stabilitetssystemet reagerar felaktigt i en kurva. En avvikande rattvinkel i livedata när hjulen står rakt är också en tydlig indikation. På vissa bilar kan farthållarrelaterade förarstöd, filhållningsfunktioner eller adaptiva strålkastare påverkas eftersom de använder styrvinkelinformationen i sina beräkningar.
Förutsättningar före kalibrering
Det vanligaste misstaget är att starta servicefunktionen innan bilen är mekaniskt korrekt inställd. Diagnosverktyget kan spara den aktuella positionen som nollpunkt, men det kan inte räta upp en ratt som står snett eller kompensera för felaktiga hjulvinklar.
Bilen ska stå på plant underlag med rätt däcktryck och framhjulen rakt fram. Rattsymbolen på ratten ska normalt vara centrerad och bilen får inte stå med hjulen pressade mot en kantsten eller en verkstadsramp. Kontrollera också att hjulinställningen är utförd enligt tillverkarens specifikation om den har varit en del av arbetet.
Batterispänningen behöver vara stabil. Vid längre diagnostik, programmering eller arbete på fordon med många styrenheter är en batteriladdare eller stabiliserad strömförsörjning en god försiktighetsåtgärd. Låg spänning kan avbryta kommunikationen och skapa nya, missvisande felkoder.
Läs alltid ut felkoder från åtminstone ABS/ESP, styrservo och karossystemet innan du nollställer något. Spara gärna en diagnosrapport eller skriv ned koder och status. Då finns underlag kvar om kalibreringen inte godkänns eller om varningen återkommer.

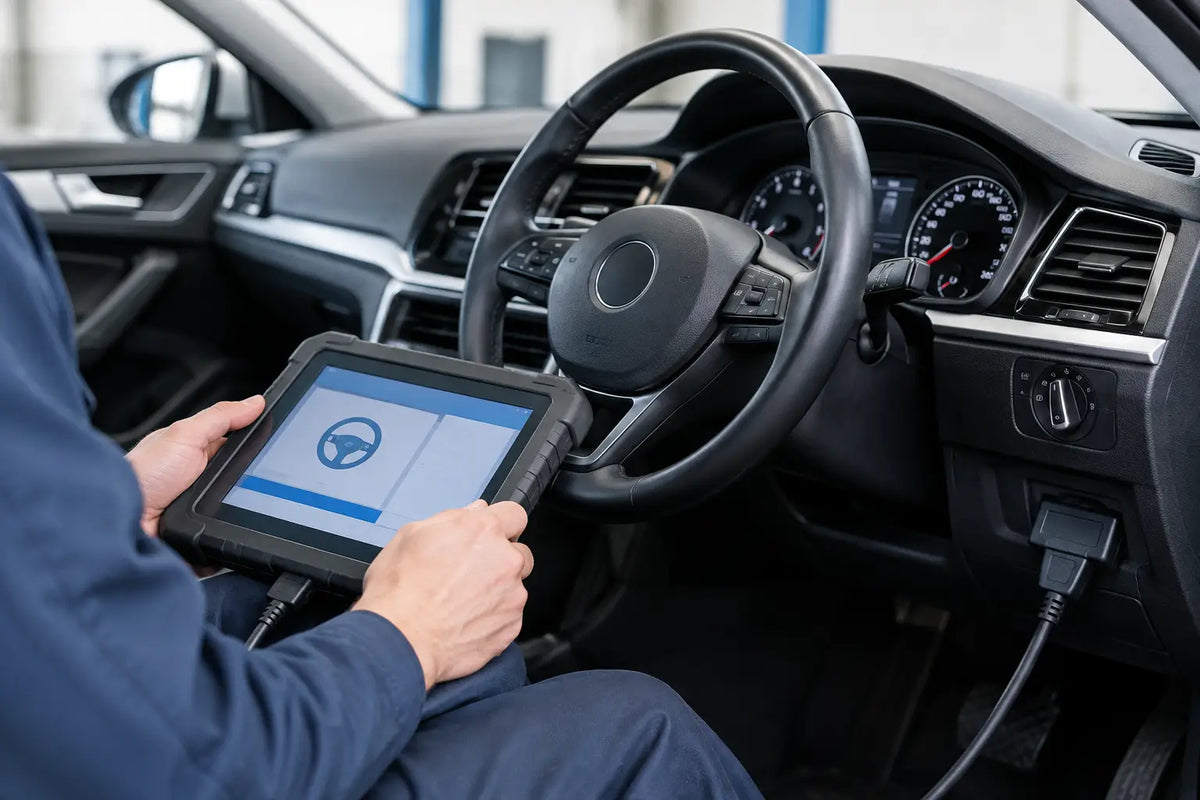

Så kalibrerar du rattvinkelsensor med diagnosverktyg
Arbetsgången nedan beskriver principen. Följ alltid instruktionerna som visas i diagnosverktyget, eftersom vissa bilmärken kräver tändning på utan motor, medan andra vill att motorn är igång och styrservon aktiv.
1. Identifiera bilen och gå in i rätt system
Anslut diagnosverktyget till OBD-uttaget och identifiera bilen med AutoVIN om funktionen stöds. Kontrollera att identifieringen stämmer mot bilens modell, motorvariant och årsmodell. På nyare fordon kan rätt kommunikationsstöd, exempelvis CAN FD eller DoIP, vara nödvändigt för att nå relevanta styrenheter.
Gå sedan till ABS/ESP, chassi, styrservo eller den särskilda servicefunktionen för SAS. I vissa verktyg ligger funktionen under Reset, Service eller Special Functions. I andra måste du först välja rätt styrenhet och sedan öppna Adaptation, Basic Settings eller Calibration.
2. Kontrollera livedata innan du sparar nollpunkten
Sök efter parameter som Steering Angle, SAS Angle, Steering Wheel Angle eller liknande. Med ratten och hjulen rakt fram bör värdet ligga nära 0 grader. Några tiondelar eller mindre avvikelser kan vara normalt beroende på systemets upplösning, men ett tydligt värde på flera grader bör utredas innan kalibrering.
Om rattvinkeln visar exempelvis 12 grader när ratten står visuellt rakt kan du ha en felaktigt monterad ratt, en skev hjulinställning eller en sensor som behöver grundinställas. Om värdet hoppar kraftigt utan att ratten rörs finns också anledning att kontrollera sensor, spiralkabel och kablage. Att bara skriva över nollpunkten kan då dölja grundfelet i stället för att lösa det.
3. Kör kalibreringsfunktionen enligt verktygets instruktioner
Välj kalibrering eller nollpunktsinlärning och bekräfta att hjulen står rakt. Verktyget kan be dig att inte röra ratten under processen. På vissa modeller ska ratten först vridas fullt åt båda håll och sedan återföras till mittläget. Andra system gör en statisk inlärning direkt i stillastående.
Vänta tills diagnosverktyget visar att proceduren är godkänd. Avbryt inte kommunikationen genom att slå av tändningen, koppla loss kabeln eller starta andra funktioner mitt under processen. Om funktionen misslyckas, läs den exakta feltexten innan du gör ett nytt försök. Många fel beror på förutsättningar som fel rattläge, aktiv felkod, låg batterispänning eller att fel system valts i menyn.
4. Radera relevanta felkoder och verifiera resultatet
När kalibreringen är klar läser du livedata igen. Rattvinkeln ska nu ligga nära 0 grader med ratten rakt fram. Radera därefter felkoder i berörda system om verktyget inte redan har gjort det automatiskt.
En provkörning behövs ofta för att bilen ska slutföra sina egna självtester. Kör på en säker plats, kontrollera att ratten håller mittläge och se om ABS- eller ESP-varningar återkommer. En del fordon kräver en viss hastighet eller några raka meter innan varningslampan slocknar. Läs ut systemet på nytt om lampan ligger kvar.
Varför rätt diagnosverktyg gör skillnad
En modell- eller märkesanpassad felkodsläsare kan vara ett bra val för den som främst arbetar med ett visst bilmärke och vill ha tydliga servicefunktioner. För blandade fordonsparker är ett verktyg med bred fullsystemdiagnos ofta mer praktiskt. Då kan du både läsa ABS/ESP-data, utföra SAS-kalibrering, kontrollera styrservon och följa upp andra system som kan ha relaterade felkoder.
Skillnaden mellan verktyg handlar inte bara om att funktionen heter SAS Reset. Verktyget måste ha stöd för just bilens styrenhet, kommunikationsprotokoll och modellår. En servicefunktion i produktbeskrivningen är därför inte en garanti för samtliga fordon. Funktionsstödet kan dessutom variera mellan motorvarianter och marknader.
För verkstäder blir dokumentation en praktisk fördel. Diagnosrapporter före och efter arbetet visar vilka felkoder som fanns, vilka värden som uppmättes och att kalibreringen har slutförts. För hemmamekanikern ger livedata samma trygghet: du kan kontrollera resultatet i stället för att enbart förlita dig på att en varningslampa slocknar.
När kalibrering inte räcker
Om en ny kalibrering misslyckas eller varningslampan kommer tillbaka ska du inte fortsätta nollställa systemet. Kontrollera först felkoderna och deras status. En permanent eller aktiv kod pekar ofta på ett fel som styrenheten fortfarande ser, även om minnet har raderats.
Vanliga orsaker är felaktig hjulinställning, dålig batterispänning, skadad spiralkabel, defekt rattvinkelsensor, problem med ABS-givare eller kommunikationsfel mellan styrdon. På vissa fordon behöver dessutom en ny komponent kodas eller initialiseras innan kalibreringen blir tillgänglig. Där krävs ett diagnosverktyg med rätt avancerad funktionstäckning, och ibland tillverkarens specifika procedur.
Om du är osäker på om ditt fordon stöds är det klokt att kontrollera bilens märke, modell, årsmodell och den aktuella arbetsuppgiften före köp. OBDXperten kan hjälpa till att matcha rätt diagnosnivå mot behovet, så att du får ett verktyg som når både rätt system och rätt servicefunktion.
En korrekt sparad nollpunkt tar bara några minuter, men den bygger på att bilen står mekaniskt rätt och att diagnosen är gjord i rätt ordning. Börja därför med livedata och felkoder - då vet du om sensorn behöver kalibreras, eller om bilen försöker tala om något annat.
