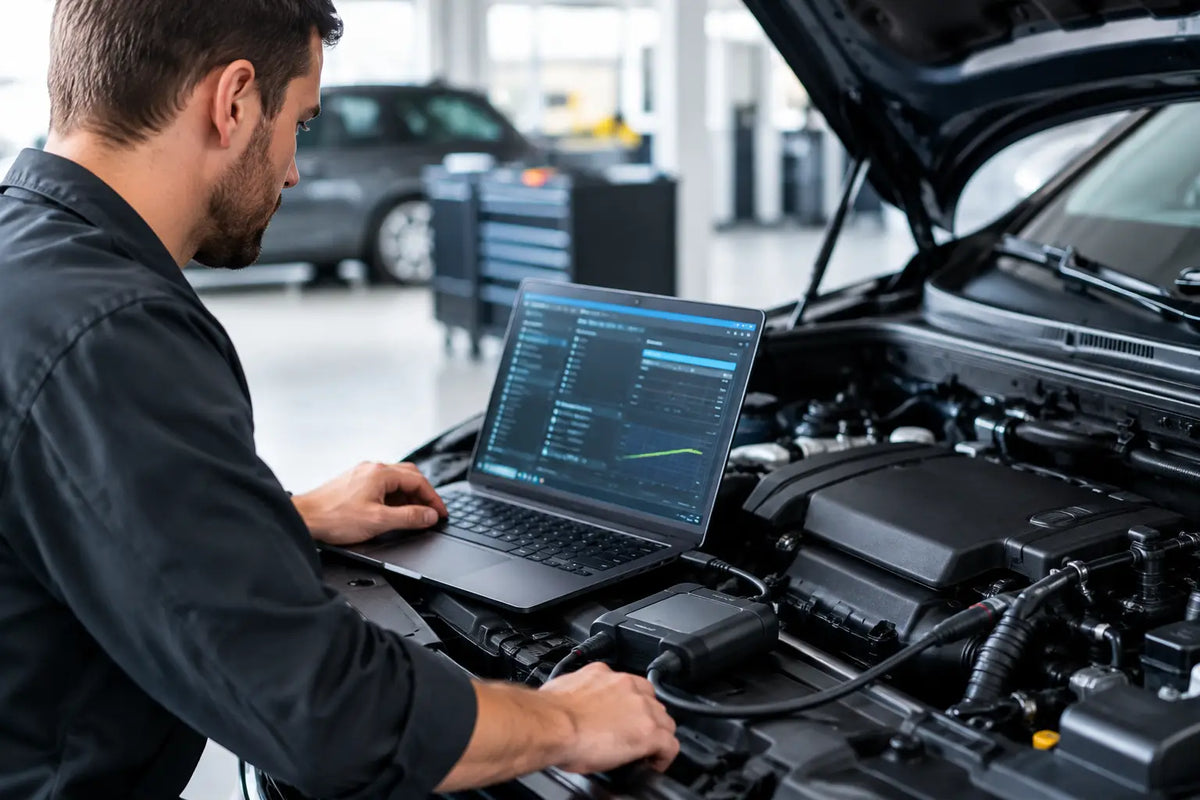

När en ny backspegelenhet, strålkastare eller parkeringssensor har monterats kan bilen ändå visa felmeddelanden trots att delen är fysiskt korrekt installerad. Orsaken är ofta att styrdonet inte känner till bilens nya utrustning. ECU-kodning i bil handlar om att anpassa styrdonens inställningar till fordonets faktiska konfiguration - men begreppet används ofta för flera olika arbeten som kräver olika verktyg och olika stor försiktighet.
För bilägaren kan rätt kodning spara både verkstadsbesök och felsökningstid. För verkstaden är den en naturlig del av arbetet vid reparationer, retrofit och byte av elektroniska komponenter. Det avgörande är att skilja på vad diagnosverktyget faktiskt kan göra på just den aktuella bilen, årsmodellen och styrenheten.
Vad innebär ECU-kodning i bil?
ECU står för Electronic Control Unit, alltså ett elektroniskt styrdon. En modern bil har sällan bara ett sådant. Motorstyrning, växellåda, ABS, airbag, klimatanläggning, infotainment, karossfunktioner och förarstöd kan alla ha egna styrdon som kommunicerar via CAN-bus, LIN-bus, FlexRay eller Ethernet.
Kodning innebär vanligtvis att man ändrar konfigurationsdata i ett styrdon. Det kan exempelvis tala om att bilen har LED-strålkastare i stället för halogen, dragkrok, TPMS, parkeringssensorer, farthållare eller en annan batterityp. Styrdonet får då rätt parametrar för att hantera utrustningen och undvika felkoder eller felaktiga funktioner.
Det är inte samma sak som att skriva om hela programvaran i styrdonet. I vardagligt språk kallas allt ibland för kodning, men i praktiken finns flera tydligt skilda arbeten:
- Kodning ändrar fordonskonfiguration eller funktionsparametrar.
- Anpassning lär styrdonet ett nytt grundvärde, en komponent eller ett läge.
- Programmering eller flashning installerar ny programvara i styrdonet.
- Kalibrering ställer in ett system efter exempelvis hjulinställning, kamerabyte eller byte av radarsensor.
När behövs kodning av ett styrdon?
Det vanligaste scenariot är efter ett komponentbyte. Byter du exempelvis batteri i en bil med batteriövervakning kan det behöva registreras i energistyrningen. Då får bilen information om batteriets kapacitet, teknik - AGM, EFB eller bly-syra - och ibland serienummer. Utan registrering kan laddstrategin bli felaktig, vilket påverkar både batteriets livslängd och start-stopp-funktionen.
Ett annat vanligt fall är byte av styrenhet. En begagnad modul kan vara kodad för en annan bils utrustningsnivå, chassinummer eller marknad. Beroende på bilmärke kan den behöva återställas, anpassas till bilen eller programmeras med korrekt originalmjukvara. I vissa fall finns dessutom komponent- eller stöldskydd som gör att ett generellt diagnosverktyg inte räcker.
Kodning används också vid retrofit, alltså eftermontering av originalnära funktioner. Det kan handla om att aktivera dragkroksmodul, dimljus, automatisk helljusfunktion eller parkeringshjälp. Här måste man kontrollera mer än om en menyfunktion går att slå på. Bilens kablage, styrenhetsversion, sensorer och mjukvara måste stödja funktionen. Att aktivera en parameter utan rätt hårdvara löser sällan något och kan skapa nya felkoder.
Vad kan ett diagnosverktyg göra?
Ett avancerat diagnosverktyg med fullsystemdiagnos ger åtkomst till fler styrdon än en enkel OBD2-läsare. Det kan läsa och radera märkespecifika felkoder, visa livedata, utföra servicefunktioner och i vissa fall erbjuda kodning via guidning eller manuella parametrar.
Funktionstäckningen varierar kraftigt mellan bilmärken. Ett verktyg kan ha utmärkt stöd för batteriregistrering på BMW, serviceåterställning på Volvo och elektronisk parkeringsbroms på Volkswagen, men sakna möjlighet att långkoda komfortmoduler på samma nivå som tillverkarens originalsystem. Det betyder inte att verktyget är begränsat i allmänhet - bara att rätt verktyg måste väljas för arbetsuppgiften.
För moderna fordon behöver även kommunikationsprotokoll kontrolleras. CAN FD förekommer på många nyare modeller, medan DoIP används allt oftare vid snabb kommunikation med flera styrdon. Om bilen kräver DoIP men verktyget inte stöder det kan anslutning eller funktionalitet bli begränsad. På vissa märken krävs dessutom säkerhetsupplåsning, kontoåtkomst, gateway-lösning eller aktiv licens för att kunna skriva data till styrdon.
Aktiva tester och kodning löser olika problem
Aktiva tester, även kallat dubbelriktad styrning, är ett felsökningsverktyg. Där kan man be bilen att exempelvis aktivera en kylfläkt, öppna en ventil, köra en bränslepump eller tända en lampa. Det hjälper dig att kontrollera om komponenten och dess elektriska krets reagerar.
Kodning ändrar däremot hur styrdonet är konfigurerat. Ett aktivt test kan bekräfta att en parkeringssensor svarar, men det gör inte att bilen automatiskt förstår att den nu har parkeringssensorer. Vid många arbeten behövs därför både korrekt diagnos, installation och kodning.
Risker vid ECU-kodning
Det största praktiska hotet vid skrivning till styrdon är spänningsfall. Om batterispänningen blir för låg mitt under en kodning eller programmering kan kommunikationen avbrytas. Konsekvensen kan vara felaktiga data, fler felkoder eller i värsta fall ett styrdon som inte startar korrekt.
Använd därför en stabil batteriladdare eller strömförsörjning avsedd för verkstadsarbete när jobbet tar längre tid. Bilens vanliga underhållsladdare kan vara otillräcklig vid programmering, särskilt om tändningen är påslagen och flera system är aktiva.
En annan risk är att ändra parametrar utan att dokumentera originalvärdena. Skärmdumpar, diagnosrapport eller anteckningar före arbetet gör det möjligt att återställa om något blir fel. Läs också ut samtliga felkoder innan du börjar. Då kan du skilja tidigare problem från fel som uppkommer efter reparationen.
Undvik att använda kodning för att stänga av säkerhets- eller avgasrelaterade system. Förutom att det kan vara olagligt kan det skapa trafiksäkerhetsproblem och leda till underkännande vid kontroll. Ett seriöst diagnosarbete utgår från att bilen ska fungera enligt sin avsedda specifikation.
Så väljer du rätt verktyg för ECU-kodning i bil
Börja med fordonet, inte med verktygets längsta funktionslista. Skriv ner bilmärke, modell, årsmodell, motorvariant och gärna VIN. Kontrollera sedan vilken konkret uppgift som ska utföras: batteriregistrering, injektorkodning, byte av ABS-enhet, aktivering av dragkrok eller programmering av ny modul är helt olika nivåer av arbete.
För enklare egenservice kan ett märkesanpassat eller fordonsanpassat verktyg med tydliga servicefunktioner vara ett bättre val än ett generellt verkstadsverktyg. Du får då ofta ett mer vägledande arbetsflöde och minskar risken att välja fel meny eller parameter.
En verkstad som arbetar med flera bilmärken behöver normalt bredare stöd för fullsystemdiagnos, AutoVIN, livedata, aktiva tester och kommunikation via CAN FD eller DoIP. Om ECU-kodning är en återkommande tjänst bör verktyget även ha tydligt dokumenterat stöd för onlinefunktioner, programvaruuppdateringar och den typ av kodning som är relevant för kundernas fordonspark.
Var särskilt uppmärksam på formuleringar som "kodning stöds". Det kan betyda allt från enkel konfigurationsändring till avancerad onlinekodning. Kontrollera alltid vilka märken, modeller, system och årsmodeller som omfattas. Vissa funktioner kräver extra adapter, separat licens eller internetanslutning, medan andra enbart fungerar med originaldiagnostik.
Arbeta metodiskt före och efter ändringen
Ett bra arbetsflöde börjar med en komplett systemscan. Spara rapporten, notera bilens spänning och kontrollera att rätt komponentnummer har monterats. Utför sedan kodningen enligt verktygets instruktioner utan att stänga av tändningen, koppla bort kabeln eller använda andra elektriska funktioner i bilen.
Efteråt gör du en ny systemscan och provar den funktion som berörs. Vid ett batteribyte kontrollerar du exempelvis att registreringen verkligen har sparats. Vid byte av bromsrelaterade komponenter kan en provkörning och kontroll av ABS-data behövas. Om felkoder återkommer ska de tolkas i sitt sammanhang, inte bara raderas på nytt.
OBDXperten hjälper gärna till att bedöma vilken nivå av diagnosverktyg som passar ditt fordon och ditt arbete. Ju mer exakt du beskriver bilen och uppgiften, desto lättare är det att välja en lösning som ger rätt funktion från början.
Rätt ECU-kodning handlar i grunden inte om att ändra flest möjliga inställningar. Det handlar om att ge bilen korrekta data efter service eller ombyggnad, med rätt verktyg, stabil strömförsörjning och kontroll av resultatet efteråt.
